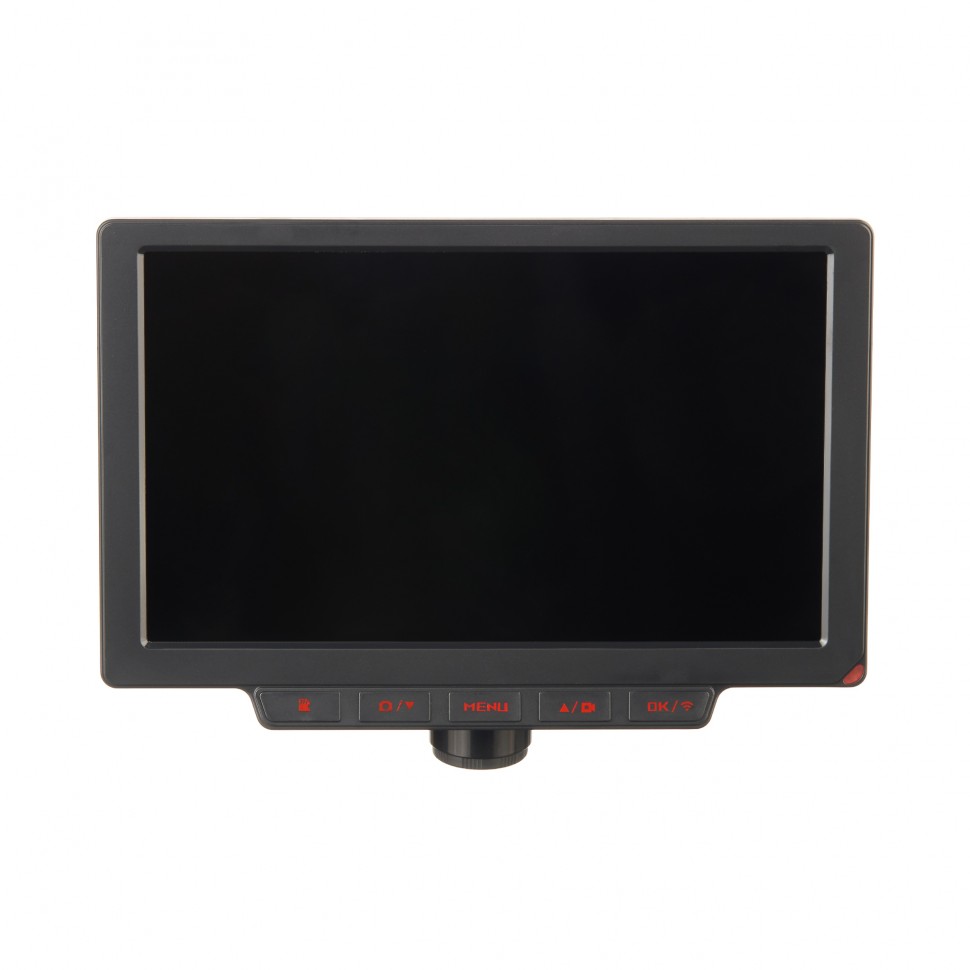

Система визуализации Микромед Visual Lite H9 4MP для микроскопа

Описание

Микромед Visual Lite H9 4MP — система визуализации для микроскопов со встроенным 9-дюймовым IPS-монитором, CMOS-сенсором 4 Мп и беспроводным управлением по Wi-Fi. Камера и экран объединены в одном устройстве — работает без компьютера. Установили на микроскоп, включили — изображение на большом дисплее. Видео Full HD (1920×1080) при 25 кадрах в секунду, фотоснимки с расширением до 8 Мп. Запись — на комплектную карту micro SD 8 Гб. Беспроводное управление со смартфона или планшета — через приложение TOX-APP для Android и iOS. Вывод на внешний монитор — через HDMI. Подключение к ПК — через USB с программным обеспечением MicromedView для измерений и калибровки. Два адаптера в комплекте — C-mount и Ø23,2 мм (Е-тип) — устанавливается на любой микроскоп: монокулярный, бинокулярный, тринокулярный, стереомикроскоп. Встроенный Li-Ion аккумулятор 18650 2000 мАч — автономная работа без сети. В комплекте — микрометрический слайд для калибровки измерений. Вес 450 г.

Visual Lite H9 4MP — это не видеоокуляр и не отдельная камера. Это полноценная автономная система визуализации — экран, камера, питание, память и беспроводная связь в одном корпусе. Обычный видеоокуляр требует компьютер для просмотра — без ПК он бесполезен. Visual Lite H9 имеет собственный 9-дюймовый дисплей, собственный аккумулятор, собственный слот для карты памяти и собственное управление через кнопки или смартфон. Достали из коробки, установили на микроскоп, нажали кнопку включения — всё. Изображение на экране, фото и видео записываются на карту, настройки меняются кнопками или с телефона. Готовность к работе из коробки — без установки драйверов, без подключения к сети, без ноутбука.

Беспроводное управление по Wi-Fi — отличительная особенность Visual Lite H9. Установите приложение TOX-APP на смартфон или планшет Android/iOS — отсканируйте QR-код с экрана монитора — и управляйте настройками камеры с телефона. Меняйте яркость, контраст, резкость, баланс белого, экспозицию. Делайте снимки и записывайте видео. Просматривайте альбом. Всё с экрана смартфона — дистанционно, без проводов. Для лабораторий, где микроскоп стоит в неудобном месте, для демонстрации группы — управление с телефона снимает проблему доступа к кнопкам.

IPS-монитор 9″: большой экран без ПК

Встроенный IPS-монитор — главное преимущество Visual Lite H9 перед обычными видеоокулярами:

• Диагональ 9″ (114×195 мм) — крупный дисплей для комфортного наблюдения. Детализация изображения видна без напряжения глаз. Несколько человек могут одновременно наблюдать за экраном
• Технология IPS — углы обзора до 170° без затемнения и искажения цвета. Изображение видно с любого ракурса — для групповой работы, обучения, демонстрации
• Разрешение 1200×800 точек — чёткое, детальное изображение. Достаточно для просмотра Full HD-видео с камеры
• Наклон до 85° — монитор подвижно закреплён на кронштейне. Настройка положения под рост оператора, под угол наблюдения — от вертикали до почти горизонтального положения
• Без ПК — монитор работает автономно от встроенного аккумулятора. Изображение с микроскопа — сразу на экран. Не нужен ноутбук, не нужен настольный компьютер
• Управление кнопками — основные функции (съёмка, настройки, альбом) управляются кнопками на корпусе монитора. Дополнительно — USB-мышь (приобретается отдельно)

CMOS-сенсор 4 Мп: Full HD видео и фото до 8 Мп

Цветной CMOS-сенсор — интегрирован в устройство, преобразует оптическое изображение в цифровое:

• Формат 1/3″ — стандартный размер для камер микроскопов. Компактный, чувствительный
• Разрешение 4 Мп — позволяет просматривать видео Full HD (1920×1080) при 25 кадрах в секунду. Плавное, детальное изображение
• Размер пикселя 2,0×2,0 мкм — крупные пиксели собирают больше света. В условиях микроскопного освещения — повышенная чувствительность
• Фото до 8 Мп — фотоснимки с программным расширением до 8 Мп. Для документации, отчётов, публикаций
• ИК-фильтр 400–635 нм (>93%) — отсечение инфракрасной составляющей. Естественная цветопередача без искажений
• Экспозиция — автоматическая — подстройка под яркость препарата и освещение микроскопа

Wi-Fi управление: смартфон как пульт

Беспроводное подключение по Wi-Fi 2,4 ГГц — управление настройками камеры со смартфона или планшета:

• Приложение TOX-APP — бесплатное приложение для Android и iOS. Устанавливается по QR-коду с экрана монитора
• Дистанционное управление — все настройки доступны с экрана телефона: яркость, контраст, резкость, баланс белого, экспозиция
• Съёмка и запись — фото и видео с телефона. Файлы сохраняются на карту micro SD в камере
• Просмотр альбома — просмотр сделанных снимков и видео на экране смартфона
• Без проводов — управление без USB-кабеля. Микроскоп может стоять в любом месте лаборатории
• Для групповой работы — оператор работает за микроскопом, а помощник управляет съёмкой со смартфона

Встроенный аккумулятор: автономная работа без сети

Li-Ion аккумулятор тип 18650, 3,7 В, 2000 мАч — питание камеры и монитора без подключения к розетке:

• Автономная работа — камера и монитор работают от встроенного аккумулятора. Не нужна розетка, не нужен сетевой адаптер
• Зарядка от сети — в комплекте сетевой адаптер 5 В / 2 А с кабелем USB 2.0 — USB Type C. Зарядка от любой розетки 100–240 В
• Зарядка от USB — возможность зарядки от USB-порта компьютера или повербанка
• Замена аккумулятора — стандартный тип 18650. Можно приобрести запасной аккумулятор для непрерывной работы

Для полевых исследований, выездных экспертиз, учебных классов без розеток у каждого рабочего места — автономная работа решает проблему питания.

Универсальная установка: любой микроскоп

Система устанавливается на любой тип микроскопа благодаря двум посадочным стандартам и двум адаптерам в комплекте:

1. Тринокулярный микроскоп с резьбой C-mount

• Камера привинчивается напрямую через адаптер C-mount
• Резьба C-mount — международный стандарт для камер микроскопов

2. Тринокулярный, бинокулярный или монокулярный микроскоп с посадкой Ø23,2 мм

• Используется комплектный адаптер Е-тип Ø23,2 мм
• Адаптер вставляется в окулярный тубус микроскопа вместо оптического окуляра
• Для бинокулярных микроскопов — устанавливается в один из тубусов

3. Стереомикроскоп с тубусами Ø30,0 или Ø30,5 мм

• Дополнительно приобретается переходник 23,2 → 30,0 или 23,2 → 30,5 мм
• Устанавливается совместно с комплектным адаптером Е-типа

4. Телескопы и зрительные трубы

• С помощью дополнительных переходников система устанавливается на телескопы и зрительные трубы — любой оптический наблюдательный прибор превращается в цифровой

Два адаптера в комплекте — C-mount и Е-тип Ø23,2 мм — покрывают большинство микроскопов. Для стереомикроскопов и других оптических приборов переходники приобретаются отдельно.

Интерфейсы подключения

Порты и разъёмы на корпусе устройства:

• HDMI — вывод изображения на внешний монитор или телевизор. Кабель HDMI 1,2 м в комплекте. Для презентаций, обучения, демонстрации группе
• USB Type C — подключение к ПК. Передача данных и зарядка аккумулятора. Кабель USB 2.0 — USB Type C в комплекте
• Слот micro SD (TF) — карта памяти micro SD. Запись фото и видео. Карта micro SD 8 Гб в комплекте
• Wi-Fi 2,4 ГГц — беспроводное управление со смартфона или планшета через приложение TOX-APP
• Порт питания USB Type C — зарядка аккумулятора от сетевого адаптера 5 В / 2 А

Три способа работы

1. Полностью автономный (без ПК, без сети)

• Установите систему на микроскоп с помощью одного из двух комплектных адаптеров
• Включите питание — изображение на 9-дюймовом IPS-мониторе
• Управление кнопками на корпусе монитора
• Запись фото и видео — на карту micro SD 8 Гб
• Питание — от встроенного аккумулятора

2. Управление со смартфона по Wi-Fi

• Установите приложение TOX-APP (Android/iOS) — по QR-коду с экрана монитора
• Подключитесь к Wi-Fi сети камеры
• Управляйте настройками, съёмкой, альбомом — с экрана смартфона
• Запись — на карту micro SD в камере

3. Подключение к ПК через USB

• Подключите USB-кабель к ПК с Windows
• ПО MicromedView — измерения линейных величин, расстояний, площадей, углов. Калибровка по микрометрическому слайду. Формирование отчётов
• Сохранение файлов — на жёсткий диск ПК

Где используется Visual Lite H9 4MP

• Образование — интерактивные методы в учебном процессе. Демонстрация препарата всей аудитории через 9-дюймовый экран или HDMI-проектор. Фото и видео для методических материалов. Wi-Fi управление — преподаватель у микроскопа, снимки на телефоне. Для школ, вузов, кружков
• Научные исследования — документирование результатов микроскопии. Фото до 8 Мп для отчётов, видео Full HD для презентаций. Измерения через ПО MicromedView. Для биологии, медицины, материаловедения
• Промышленный контроль — проверка качества электронных плат, пайки, компонентов. Стереомикроскоп + Visual Lite H9 — фото дефектов, видео процесса. Автономная работа от аккумулятора — на любом рабочем месте без розетки
• Ремонт микроэлектроники — осмотр плат под стереомикроскопом с выводом на 9-дюймовый экран. Фото для отчёта клиенту. HDMI-вывод на большой монитор — для демонстрации заказчику
• Биология и медицина — фото и видео препаратов, клеток, тканей, микроорганизмов. Запись динамики — движение простейших. Измерения размеров через ПО
• Химия и физика — наблюдение кристаллизации, реакций, структуры материалов. Фото для лабораторных работ
• Геммология и ювелирное дело — фото драгоценных камней под стереомикроскопом. Документирование включений, дефектов. Wi-Fi — быстрый пересыл снимков клиенту
• Нумизматика и антикварная экспертиза — фото деталей монет, клейм, подписей. Документирование для экспертиз
• Полевые исследования — автономная работа от аккумулятора. Выездные экспертизы, исследования на местности. Wi-Fi — передача результатов на смартфон

Технические характеристики

Комплектация

• Монитор с интегрированным CMOS-сенсором и адаптером C-mount — 1 шт.
• Переходник C-mount / 23,2 мм (Е-тип) — 1 шт.
• Сетевой адаптер 100–240 В / 50–60 Гц / 0,3 А — 1 шт.
• Кабель USB 2.0 — USB Type C — 1 шт.
• Кабель HDMI 1,2 м — 1 шт.
• Микрометрический слайд 44×52 мм — 1 шт.
• Аккумулятор Li-Ion 18650, 3,7 В, 2000 мАч — 1 шт.
• Защитная крышка сенсора — 1 шт.
• Карта памяти micro SD 8 Гб — 1 шт.
• Упаковочная коробка — 1 шт.
• Руководство по эксплуатации и гарантийный талон — 1 шт.

Visual Lite H9 4MP vs Visual V-802 4K LCD: в чём разница?

Visual Lite H9 4MP — большой 9-дюймовый экран, Wi-Fi управление со смартфона, встроенный аккумулятор, микрометрический слайд в комплекте. Для образования, демонстрации, полевой работы. Автономность и беспроводность — главные преимущества.

Visual V-802 4K LCD — сенсорный экран 2,8″, сенсор Sony 4K 8 Мп, разрешение 4K для фото. Для профессиональной документации и промышленного контроля, где критично максимальное разрешение.

Выбор: для демонстрации группе, для работы без розетки, для управления со смартфона — Visual Lite H9. Для максимального разрешения 4K и профессиональных измерений — Visual V-802.

Visual Lite H9 4MP vs обычный видеоокуляр: в чём разница?

| Параметр | Visual Lite H9 4MP | Обычный видеоокуляр |
|---|---|
| Экран | Встроенный IPS 9″ | Нет — нужен ПК |
| Работа без ПК | Да | Нет |
| Встроенный аккумулятор | Да (18650 2000 мАч) | Нет |
| Wi-Fi | Да (Android, iOS) | Нет |
| HDMI-выход | Да | Обычно нет |
| Карта памяти | micro SD 8 Гб в комплекте | Нет |
| Адаптеры в комплекте | 2 шт. (C-mount + Е-тип) | Обычно 1 шт. |
| Микрометрический слайд | В комплекте | Нет |
| Управление | Кнопки + Wi-Fi + мышь | Только через ПК |
| Цена | Выше | Ниже |

Visual Lite H9 4MP — автономная система визуализации с большим экраном, Wi-Fi и аккумулятором. Работает без ПК, без сети, без проводов. Для образования и демонстрации — оптимальна.

Обычный видеоокуляр — простая USB-камера без экрана. Требует ПК. Для базовых задач с компьютером — достаточно.

Установка на микроскоп: пошаговое руководство

1. Выбор способа установки. Определите тип микроскопа и посадочный стандарт:

• Тринокуляр с C-mount — прямая установка через адаптер C-mount
• Тринокуляр / бинокуляр / монокуляр с Ø23,2 мм — адаптер Е-тип
• Стереомикроскоп с Ø30,0 или Ø30,5 — дополнительный переходник + Е-тип

2. Установка системы.

• С C-mount: привинтите систему через адаптер C-mount к тринокулярному каналу микроскопа
• С Ø23,2 мм: вставьте адаптер Е-типа в окулярный тубус микроскопа вместо окуляра. Система крепится к адаптеру
• На стереомикроскоп: установите дополнительный переходник 23,2 → 30,0 (или 30,5) в окулярный тубус, затем адаптер Е-типа, затем систему

3. Включение. Установите аккумулятор 18650 в отсек. Нажмите кнопку включения на корпусе монитора. Экран включится — изображение с микроскопа на дисплее.

4. Настройка изображения. Кнопками на корпусе монитора настройте:

• Баланс белого — под освещение микроскопа
• Яркость, контрастность, резкость — под тип препарата
• Экспозицию — авто

5. Wi-Fi управление (опция). Отсканируйте QR-код на экране монитора смартфоном. Установите приложение TOX-APP. Подключитесь к Wi-Fi сети камеры. Управляйте настройками и съёмкой со смартфона.

6. Запись. Нажмите кнопку съёмки на корпусе или в приложении TOX-APP — фото. Кнопка видео — запись видео. Файлы сохраняются на карту micro SD.

7. HDMI-вывод (опция). Подключите HDMI-кабель к внешнему монитору или телевизору. Изображение одновременно на экране устройства и на внешнем мониторе.

8. Подключение к ПК (опция). Подключите USB-кабель к ПК с Windows. Откройте ПО MicromedView — измерения, калибровка по микрометрическому слайду, отчёты.

FAQ — частые вопросы

Нужен ли компьютер для работы с системой?
Нет. Visual Lite H9 4MP работает автономно — со встроенным 9-дюймовым IPS-монитором, встроенным аккумулятором и картой памяти. Включите — и система готова. ПК нужен только для расширенных функций: измерений через ПО MicromedView, формирования отчётов, сохранения файлов на жёсткий диск.

Можно ли управлять со смартфона?
Да. Установите приложение TOX-APP (Android/iOS) по QR-коду с экрана монитора. Подключитесь к Wi-Fi сети камеры. Управляйте настройками, съёмкой, альбомом — с экрана смартфона, без проводов.

Как долго работает от аккумулятора?
Встроенный Li-Ion аккумулятор 18650, 2000 мАч обеспечивает автономную работу камеры и монитора без подключения к сети. Время работы зависит от яркости экрана и режима использования. Аккумулятор стандартный тип 18650 — можно приобрести запасной для непрерывной работы.

Какой размер экрана?
9 дюймов (114×195 мм) — крупный IPS-дисплей с разрешением 1200×800 и углами обзора до 170°. Несколько человек могут одновременно наблюдать изображение.

Можно ли наклонять монитор?
Да. Монитор закреплён на подвижном кронштейне с наклоном до 85°. Настройка положения под рост оператора и угол наблюдения.

Какое разрешение фото и видео?
Видео — Full HD (1920×1080) при 25 кадрах в секунду. Фото — с программным расширением до 8 Мп. Для документации, отчётов, методических материалов.

На какие микроскопы устанавливается?
На любые. В комплекте два адаптера: C-mount для тринокулярных микроскопов и Е-тип Ø23,2 мм для бинокулярных, монокулярных и тринокулярных микроскопов. Для стереомикроскопов с тубусами Ø30,0 или Ø30,5 — дополнительные переходники.

Нужно ли докупать адаптер?
Нет. Два адаптера в комплекте покрывают большинство микроскопов. Для стереомикроскопов с посадкой 30,0/30,5 мм потребуется переходник 23,2 → 30,0 или 23,2 → 30,5.

Можно ли выводить изображение на большой экран?
Да. HDMI-выход — подключение к монитору или телевизору. Кабель HDMI 1,2 м в комплекте. Изображение одновременно на экране устройства и на внешнем мониторе.

Есть ли карта памяти в комплекте?
Да, карта micro SD 8 Гб в комплекте. Поддержка карт micro SD. На 8 Гб помещается множество фото и часовое видео Full HD.

Можно ли проводить измерения?
Да. Через ПО MicromedView на ПК — линейные размеры, расстояния, площади, углы. Для калибровки в комплекте микрометрический слайд 44×52 мм. Без ПК измерения недоступны.

Есть ли микрометрический слайд в комплекте?
Да. Микрометрический слайд 44×52 мм — в комплекте. Эталон для калибровки камеры при измерениях через ПО MicromedView.

Какой вес и размер устройства?
Вес — 450 г. Размеры — 225×160×50 мм. Компактное для системы с 9-дюймовым монитором. Лёгкое — не нагружает тубус микроскопа.

Можно ли использовать на телескопе?
Да. С помощью дополнительных переходников система устанавливается на телескопы, зрительные трубы и другие оптические наблюдательные приборы. Любой оптический прибор превращается в цифровой.

Какая гарантия?
